Verdampfer mit eingebautem EXV und
Überhitzungsregler EVD-ice
Werkseitig vorkonfigurierte und eingebaute Überhitzungsregelung
Keinerlei Auslegungswagnis das falsche Ventil auszulegen - egal für welches Kältemittel
Maximale Energieeffizienz durch optimale Überhitzungsregelung
Schnelle und einfache Inbetriebnahme vor Ort
Vormontiertes E-Ventil mit Überhitzungsregelung
für eine schnelle Inbetriebnahme
Ein geeignetes Expansionsventil für eine Kälteanlage zu selektieren, installieren und parametrieren ist angesichts der unterschiedlichen Systemparameter eine Herausforderung, die viel Zeit und Geld kostet. Roller bietet Ihnen für die Gewerbekälte-Verdampfer ein unabhängig vom verwendeten Kältemittel vorinstalliertes, elektronisches Expansionsventil mit Überhitzungsregelung an. Und das für 40 vorparametrierte Kältemittel, inkl. CO2!
Damit können Sie sich auf die richtige Auswahl einer energieeffizienten Regelung verlassen. Zudem ist die Regelung bei Lieferung bereits im Gerät eingebaut. Sie brauchen sich keine Sorgen um Platzierung oder Dichtheitsprüfung zu machen und können Ihre Anlage schnell in Betrieb nehmen.
Einfach ausgewählt - Betriebssicher vormontiert - Schnelle Inbetriebnahme - Energieeffizient im Betrieb
Eigenschaften
Alle Produktvorteile auf einen Blick
Erhöhte Energieeffizienz durch
- Präzise Regelung des Kältemittelstroms
- Verringerte Verdichterlaufzeiten
- Gleitende Saugdrücke
- Geringe Raumtemperatur-Differenzen
- Kurze Abtauzeiten durch geringeren Eisansatz
- Stabiler Betrieb auch bei Tiefkühlbedingungen
Lieferumfang
- Carel E2V Expansionsventil
- EVD-ice Überhitzungsregler
- Drucksensor
- Ultracap-Modul (Optional)
Einsatzbereich
- Einsatzbedingungen: -30°C bis 40°C
- IP65-Schutzart durch voll vergossenes Gehäuse von EVD-ice und Ultracap
- Einbindung in ein Monitoring-System
Einfache und schnelle Inbetriebnahme vor Ort
- Ab Werk vormontiert: Regler, Ventil und Sensoren
- Betriebsfertige Voreinstellung der Regelung auf Gerätegröße, Verdampferleistung und Kältemittel
- Werkseitig komplett vorverdrahtet
- Schnelle Inbetriebnahme mit nur drei Parametereinstellung vor Ort (Kältemittel, Betriebsart des Kühlraums, gewünschte Überhitzung)
- RS485-Schnittstelle für Monitoring (Modbus-Protokoll) zur Überwachung der Betriebszustände (Echtzeit-Betriebszustände, -Alarme, -Mitteilungen)
- Druck- und Dichtheitsprüfung der Regelungskomponenten zusammen mit dem Luftkühler sind bereits im Werk durchgeführt
- Spannungsversorgung: 230V
Vorparametriert für 40 Kältemittel
- Unter anderem für folgende Kältemittel:
- R134a, R404A, R407A, R407C, R407F
- R449, R452A, R513A
- R744 (CO2)
- Freier, variabler Platz für künftige Kältemittel

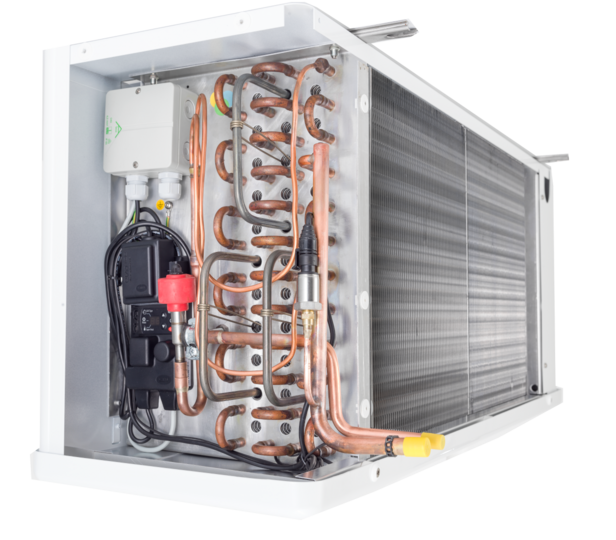

Komponenten
des EVD-ice im Überblick
EVD-ice Überhitzungsregler
steuert das E2V Ventil gemäß der gemessenen Überhitzung
Carel E2V Expansionsventil
Schrittmotorgesteuertes EXV für eine stabile Überhitzungsregelung
Drucksensor
erfasst den aktuellen Verdampfungsdruck
Ultracap Modul
schließt das E2V Ventil, sobald die Stromversorgung am EVD ice ausfällt. (Optional)
Werkseitig montiert, verdrahtet und geprüft !
Die ab Werk eingebauten Carel Regelungskomponenten sind optimal auf die Verdampferleistung abgestimmt. Die kältetechnischen Bauteile haben umfangreiche Tests absolviert, sind werkseitig montiert, eingelötet und geprüft und die elektrischen Komponenten komplett vorverdrahtet. Die Montagezeit zum Anschluss an die Kälteanlage reduziert sich erheblich, denn es muss lediglich die Flüssigkeits- und Saugleitung angeschlossen werden und eine einfache elektrische Anbindung durchgeführt werden. Ein zusätzliches Flüssigkeits-Magnetventil wird nicht benötigt. Das optionale Ultracap Modul lässt das elektronische E-Ventil bei Stromausfall vollständig schließen; eine Kältemittelverlagerung in der Anlage wir damit verhindert.

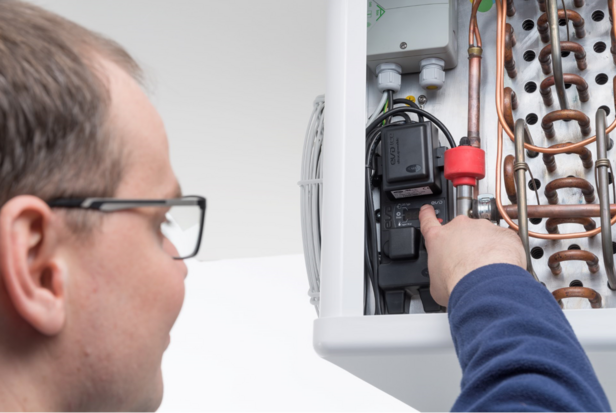

Einfache Inbetriebnahme!
Durch die vormontierte Regelung reduziert sich die kältetechnische Montagezeit des Geräts erheblich. Nur die Flüssigkeits- und Saugleitung müssen angeschlossen und eine einfache elektrische Anbindung hergestellt werden.
Regelungsseitig sind vor der Inbetriebnahme lediglich drei Parameter vor Ort einzustellen: das eingesetzte Kältemittel, die Betriebsart (Kühlraum) sowie die gewünschte Überhitzung. Fertig!
Der EVD-ice kann zudem über eine RS485 Schnittstelle in ein Monitoringsystem eingebunden werden und meldet Betriebszustände und ggf. Alarme.
Diese Luftkühler bieten wir mit Ihnen mit dem EVD-ice
FHV / FHVT - Hocheffiziente, kompakte Luftkühler in flacher Bauweise
Der Hochleistungsluftkühler FHV eignet sich besonders für Kühl- und Tiefkühlanforderungen in der Gewerbekälte.
Seine besonders kompakten Abmessungen gepaart mit der großen Varianz an Zubehör und Optionen, seinem effizienten Abtauverhalten und seiner Einsatzfähigkeit mit dem Kältemittel CO2 bieten exzellente Vorraussetzungen für eine Vielzahl an gewerblichen Einsatzmöglichkeiten.

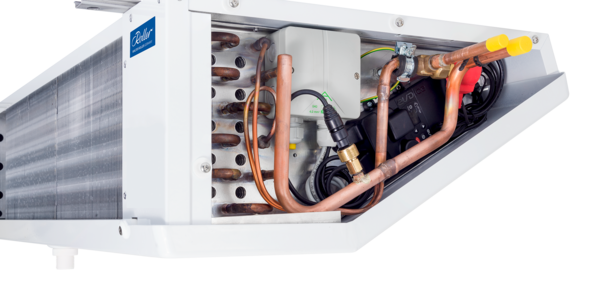

DLK / DLKT - Flache Deckenluftkühler für anspruchsvolle Einsatzbereiche
Der DLK eignet sich durch seine flache und robuste Bauart für alle Kühlräume die besonderen Anforderungen ausgesetzt sind. Seien es häufige Begehungen, aggressive Partikel durch unterschiedlichste Waren oder temporär unterschiedlicher Einsatzzwecke.
Mit einer gleichmäßigen Luftverteilung sichert er eine stabile Raumtemperatur und hält durch seine Korrosionsbeständigkeit höchsten Hygieneanforderungen stand.
DHN - Flacher, beidseitig ausblasender Decken-Luftkühler
Der energieeffiziente, beidseitig ausblasende Decken-Luftkühler erfüllt die Anforderungen von Kühlräumen oberhalb des Gefrierpunktes.
Durch seine besonders zugfreie Laufruhe gepaart mit verschiedenen Korrosionsschutz-Varianten eignet er sich in besonderer Weise in der Lebensmittelverarbeitung, Lager und Logistik, Gewerbekälte und ähnlichen Anwendungen.
Seine konstruktiven Eigenschaften erlauben eine leichte Zugänglichkeit für Reinigungs- sowie Wartungsarbeiten.

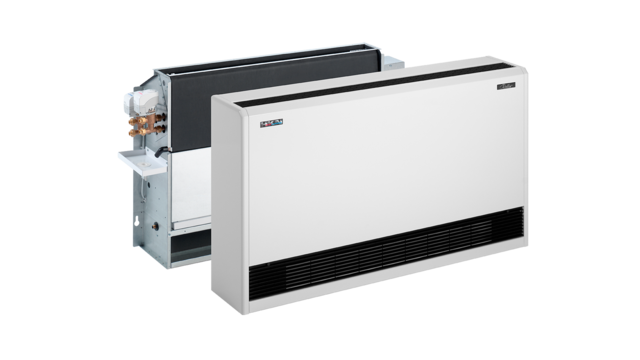

HKN - Klimatruhen für perfektes Raumklima in der Gebäudetechnik
Ob im öffentlichen oder privaten Bereich, in kleinen gewerblichen oder großen Industrieunternehmen, mit dem HKN erhalten Sie ein robustes und zeitloses Gerät, das für Heiz- und Kühlbetrieb und entweder als Gerät mit Gehäuse oder als Einbaugerät ausgelegt werden kann.
Mit dem umfangreichen Zubehör sowie vielen Regelungs- und Korrosionsschutzoptionen meistert das Gerät selbst anspruchsvolle klimatische Anforderungen spielend.
- FHV / FHVT - Hocheffiziente, kompakte Luftkühler in flacher Bauweise
- DLK / DLKT - Flache Deckenluftkühler für anspruchsvolle Einsatzbereiche
- DHN - Flacher, beidseitig ausblasender Decken-Luftkühler
- HKN - Klimatruhen für perfektes Raumklima in der Gebäudetechnik
